product
产品中心

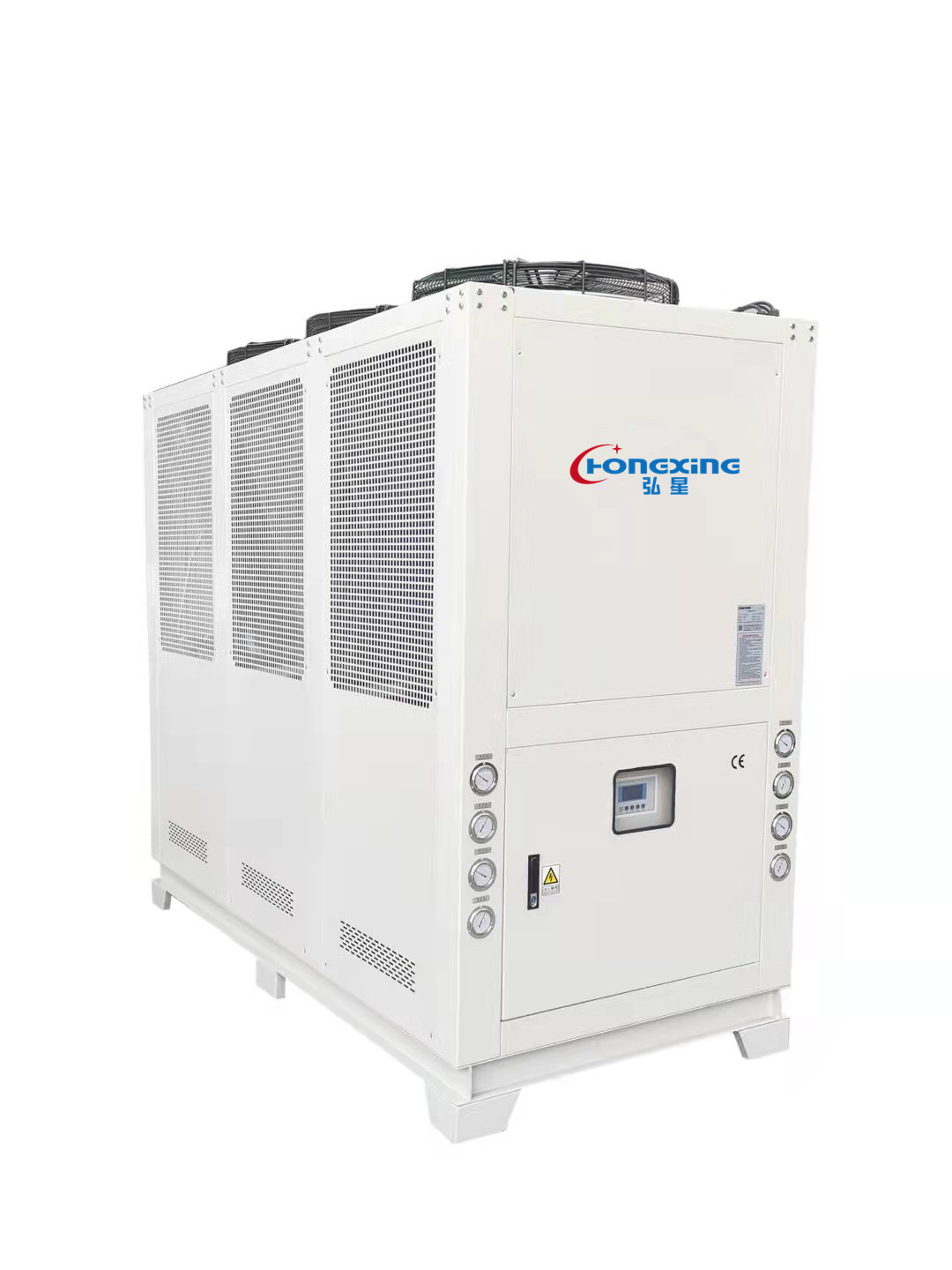

风冷式低温冷水机组

风冷式低温冷水机组

性能卓越,安全环保

制冷量：80KW-2800KW

温控范围：5℃至35℃

温控精度：±0.1℃

制冷剂：R22/R407C/R134a/R410等

工作环境：-60℃/-35℃ 至 50℃/70℃

0.00
0.00

商品描述

性能卓越,安全环保

制冷量：80KW-2800KW

温控范围：5℃至35℃

温控精度：±0.1℃

制冷剂：R22/R407C/R134a/R410等

工作环境：-60℃/-35℃ 至 50℃/70℃


      风冷式低温冷水机产品简介

      风冷式低温型冷水机，简称低温冷水机。因其出液温度在0-  -80度和冷却方式为风机冷却，所以也称之为低温型风冷式冷水机。


      低温冷水机组通常采用半封闭活塞式压缩机，活塞压缩机具有以下优点：

      1、适用压力范围广，活塞式压缩机可设计成低压、中压、高压和超高压，而且在等转速下，当排气压力波动时，活塞式压缩机的排气量基本保持不变。

      2、压缩效率较高，活塞式压缩机压缩气体的过程属封闭系统，其压缩效率较高。

      3、适应性强，活塞式压缩机排气量范围较广，而且气体密度对压缩机性能的影响不如速度式压缩机，更适用于低温工况机组。



      低温型风冷式冷水机使用要求

      1、根据使用温度不同，冷却媒体有不同要求，0- -40推荐使用乙二醇溶液；-60度以下推荐使用低温型导热油，不建议使用酒精等易燃液体。

      2、低温冷水机组安装尽量靠近使用设备，因为距离越远泵的扬程就需要越大，电机功率也变大，从而加大了机组负荷，管道必需作保温防护，最大程度减少冷量损失。


型号ModelHX-01ALHX-02ALHX-03ALHX-05ALHX-07ALHX-10ALHX-12AL
制冷量Cooling capacityKW(-5℃)1.83.055.578.513.817.819.9
KW(-10℃)1.52.374.326.388.2612.713.22
KW(-15℃)0.981.843.555.26.7310.412.3
KW(-20℃)0.851.882.84.035.349.089.84
输入功率Input powerKW1.32.433.044.826.179.6411.8
电源Voltage1P-220V-50HZ3P-380V-50HZ
启动方式Start直接启动/按序延时启动     Direct start/Sequential delay start
温控范围Operating temperature-20℃-10℃     Adjustable from -20℃ to 10℃
控制精度Accuracy±1℃
载冷介质Cooling medium防冻液/乙二醇    Antifreeze/Glycol
制冷剂Refrigerant型号
Model		R22/R404A
冲注量Filling amountkg0.5122.53.556
制冷剂流量控制方式
Control method		外平衡感温式热力膨胀阀External balance temperature sensing thermal expansion valve
压缩机Compressor类型
Type		转子式Rotor type先进全封闭涡旋式或活塞式Fully enclosed vortex type or spring-piston
风扇Fan数量QuantityUnit1112222
功率PowerKW0.190.190.190.190.240.380.55
冷凝器Condensator类型Type翅片式Finned
材质Texture高效紫铜管套翅片式铝片+低噪音外转子轴流风机 High efficiency copper tube sleeve aluminum fin+low nosie outer rotor fan
冷却风流量Cooling air volumem³/h120024003600600084001200014400
蒸发器Evaporator类型Type盘管式/壳管式/板式Coil/Shell/Plate
材质Texture不锈钢304/不锈钢316/铜管 SUS304/SUS316/Copper
冷冻水流量Chilled waterm³/h0.511.52.53.556
水箱Water tank容积CapacityL30404580120180230
材质Texture不锈钢304/不锈钢316  SUS304/SUS316
冷冻水进出口管径Chilled water inlet/outlet pipe caliberDN2540
冷冻水泵Pump功率PowerKW0.370.551.1
扬程Pump headm17.717.716.419.5182523.4
流量Flowm³/h1.21.22.43.6456
保护装置Safety Device压缩机过载保护、压缩机延时启动保护、高低压保护、水泵风机过载保护、保险丝保护装置、异常报警保护、缺逆相保护、排气过热保护Compressor overload protection、 delay start protection、High and low pressure protection、Water pump fan overload protection、Fuse protection/Abnormal alarm protection、Lack of inverse phase protection、Exhaust overheating protection
外形尺寸Dimensions长Lengthmm5509609601200120016501830
宽Widthmm440520520700740800830
高Heightmm840117011701350137015501600


型号ModelHX-15ALHX-20ALHX-25ALHX-30ALHX-40ALHX-50ALHX-60AL
制冷量Cooling capacityKW(-5℃)31.635.647.463.273.8994.2110.4
KW(-10℃)16.5226.426.4439.652.861.279.2
KW(-15℃)13.522.425.233.644.850.2367.2
KW(-20℃)13.3817.5820.126.9135.1640.8752.74
输入功率Input powerKW12.7919.6623.329.2539.650.764.3
电源Voltage3P-380V-50HZ
启动方式Start直接启动/按序延时启动     Direct start/Sequential delay start
温控范围Operating temperature-20℃-10℃     Adjustable from -20℃ to 10℃
控制精度Accuracy±1℃
载冷介质Cooling medium防冻液/乙二醇    Antifreeze/Glycol
制冷剂Refrigerant型号
Model		R22/R404A
冲注量Filling amountkg7.51012.515202530
制冷剂流量控制方式
Control method		外平衡感温式热力膨胀阀External balance temperature sensing thermal expansion valve
压缩机Compressor类型
Type		先进全封闭涡旋式或活塞式Fully enclosed vortex type or spring-piston
风扇Fan数量QuantityUnit2222334
功率PowerKW0.70.781.61.61.61.61.6
冷凝器Condensator类型Type翅片式Finned
材质Texture高效紫铜管套翅片式铝片+低噪音外转子轴流风机 High efficiency copper tube sleeve aluminum fin+low nosie outer rotor fan
冷却风流量Cooling air volumem³/h18000240003000036000480006000072000
蒸发器Evaporator类型Type盘管式/壳管式/板式Coil/Shell/Plate
材质Texture不锈钢304/不锈钢316/铜管 SUS304/SUS316/Copper
冷冻水流量Chilled waterm³/h7.51012.515202530
水箱Water tank容积CapacityL255330300425345300500
材质Texture不锈钢304/不锈钢316  SUS304/SUS316
冷冻水进出口管径Chilled water inlet/outlet pipe caliberDN506580
冷冻水泵Pump功率PowerKW1.12.234
扬程Pump headm19.526.224.624.62023.923.9
流量Flowm³/h8.4121515253030
保护装置Safety Device压缩机过载保护、压缩机延时启动保护、高低压保护、水泵风机过载保护、保险丝保护装置、异常报警保护、缺逆相保护、排气过热保护Compressor overload protection、Compressor delay start protection、High and low pressure protection、Water pump fan overload protection、Fuse protection/Abnormal alarm protection、Lack of inverse phase protection、Exhaust overheating protection
外形尺寸Dimensions长Lengthmm1830190019002200285028002500
宽Widthmm8809909901000111012202200
高Heightmm1700185020502050212022502250
重量Weightkg5207009001100120012801450
Note：因篇幅有限，不一一展示，更多型号，请咨询弘星。本公司保留技术更改权力,如有修改恕不另行通知。Due to limited space, we can't  show all. For more models, please consult ! The company reserves the right to change the  technology,  if there is any modification without notice.


1、制冷量依据：冷冻水进出口水温12℃/7℃；冷却水进出口温度30℃/35℃。


2、工作范围：冷冻水温度范围5℃--30℃，冷冻水温差3℃--8℃；冷却水温度范围18℃--30℃，冷却水温差3℃--8℃；


3.如有其它机型参数咨询，请联系我们。


4.本公司产品设计规格、功能、性能参数及外形结构方面可能有所变动，恕不另行通知，具体参数请以产品标牌为准。
