product
产品中心

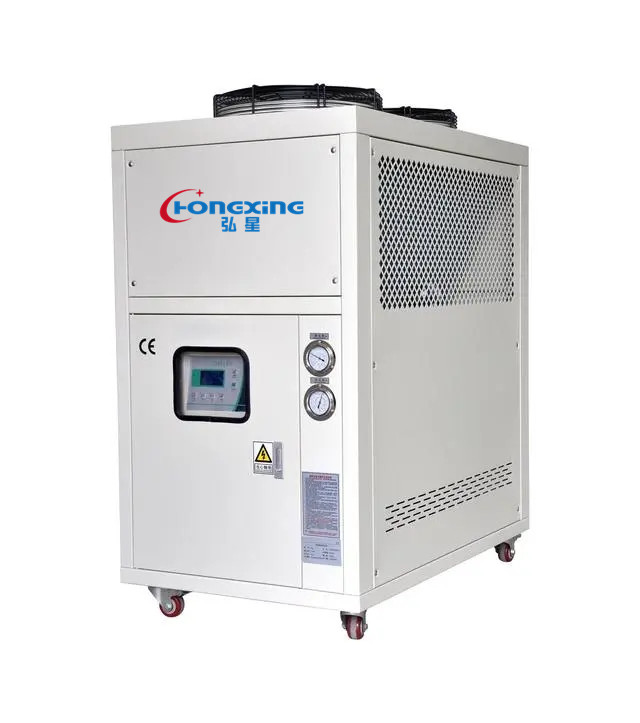

风冷箱式冷水机组

风冷箱式冷水机组

安装方便、低噪音、低功耗

制冷量:80KW-2800KW

温控范围:5℃至35℃

温控精度:±0.1℃/±1℃

制冷剂:R22/R407C/R134a/R410等

工作环境:-60℃/-35℃ 至 50℃/70℃

0.00
0.00

商品描述

安装方便、低噪音、低功耗

制冷量:80KW-2800KW

温控范围:5℃至35℃

温控精度:±0.1℃/±1℃

制冷剂:R22/R407C/R134a/R410等

工作环境:-60℃/-35℃ 至 50℃/70℃


    风冷式冷水机是冷水机型号之一,将常温的水通过冷水机的压缩机制冷到一定的温度以强化冷却模具或机器,作为单机使用,散热装置为内置之风扇,主要有三个相互联系的系统:制冷剂循环系统、水循环系统、电器自控系统。

    风冷式冷水机组采用空气冷却方式,省去了冷却水系统所必不可少的冷却塔、冷却水泵和管道系统,避免水质过差地区造成冷凝器结垢、水管堵塞,还节约了水资源,是冷水空调设备产品中,保养维修最经济、简单的机种。

    风冷式冷水机组比水冷式冷水机组一次性投资要稍高,但是全年运转费用要低于水冷式冷水机组,机房建筑费用在各种空调冷热源系统中为最少,维修保养费用约为水冷式或锅炉的一半费用。

    风冷式冷水机组的噪音和体积较水冷的大,只能安装在室外。

  ●只要连接冷冻水等,通水即可使用;

  ●内量不锈钢水箱,高性能、低噪声水泵;

  ●大风量、低噪音、低功耗风机;

  ●50kw以上机组为双制冷系统,有利于使用端冷负荷的跟踪,减少了由于冷负荷的变动,压缩机频繁启动次数。即使一个系统故障, 机组仍能工作;

  ●所有的机组出厂前,都经过严格的检验及性能测试。

型号ModelHX-01AHX-02AHX-03AHX-05AHX-08AHX-10AHX-12AD
制冷量Cooling capacityKW3.15.6914.122.128.233.3
Kcal/h2647.084801.97727.6212120.8419040.424241.6828644.19
输入功率Input powerKW1.32.33.64.76.88.511.2
电源Voltage1P-220V-50HZ3P-380V-50HZ
启动方式Start直接启动/按序延时启动      Direct start/Sequential delay start
温控范围Operating temperature  5℃-35℃           Adjustable from 5℃ to 35℃
控制精度Accuracy±1℃
载冷介质Cooling medium水Water(PH≈7)
制冷剂Refrigerant型号R22(R407C、R134A、R404A)
Model
冲注量Filling amountkg0.5122.5456
制冷剂流量控制方式精密毛细管(Capillary)外平衡感温式热力膨胀阀External balance temperature sensing thermal expansion valve
Control method
风扇类型
Type
Unit1112222
数量QuantityKW0.190.190.190.190.240.380.55
压缩机Compressor类型转子式Rotor type先进全封闭涡旋式或活塞式Fully enclosed vortex type or spring-piston
Type
冷凝器Condensator类型Type翅片式Finned
材质Texture高效紫铜管套翅片式铝片+低噪音外转子轴流风机 High efficiency copper tube sleeve aluminum fin+low nosie outer rotor fan
冷却风流量Cooling air volumem³/h120024003600600096001200014400
蒸发器Evaporator类型Type盘管式/壳管式/板式Coil/Shell/Plate
材质Texture铜管/钛管Copper /Titanium
冷冻水流量Chilled waterm³/h0.511.52.5456
水箱Water tank材质Texture不锈钢304/不锈钢316  SUS304/SUS316
容积VolumeL30404580120180230
冷冻水进出口管径Chilled water inlet/outlet pipe caliberDN25
4050
冷冻水泵Pump功率PowerKW0.370.551.1
扬程HeadM³/H17.717.716.419.5182523.4
流量FlowM1.21.22.43.6456
保护装置Safety Device压缩机过载保护、压缩机延时启动保护、高低压保护、水泵风机过载保护、保险丝保护装置、异常报警保护、缺逆相保护、排气过热保护Compressor overload protection、 delay start protection、High and low pressure protection、Water pump fan overload protection、Fuse protection/Abnormal alarm protection、Lack of inverse phase protection、Exhaust overheating protection
外形尺寸Dimensions长Lengthmm5509609601200120016501830
宽Widthmm4405205207007408000
高Heightmm840117011701350137015501600
重量Weightkg75120130220270350420

型号ModelHX-15ADHX-20ADHX-25ADHX-30ADHX-40ADHX-50ADHX-60AD
制冷量Cooling capacityKW42.357.266.190.3114.4132.1170.9
Kcal/h36362.5249198.5456823.9877647.6898397.07113647.97146936.16
输入功率Input powerKW15.918.823.427.93744.853.7
电源Voltage3P-380V-50HZ
启动方式Start直接启动/按序延时启动      Direct start/Sequential delay start
温控范围Operating temperature  5℃-35℃           Adjustable from 5℃ to 35℃
控制精度Accuracy±1℃
载冷介质Cooling medium水Water(PH≈7)
制冷剂Refrigerant型号R22(R407C、R134A、R404A)
Model
冲注量Filling amountkg7.51012.515202530
制冷剂流量控制方式外平衡感温式热力膨胀阀External balance temperature sensing thermal expansion valve
Control method
风扇类型
Type
Unit2222222
数量QuantityKW0.70.781.61.61.61.6
压缩机Compressor类型转子式Rotor type先进全封闭涡旋式或活塞式Fully enclosed vortex type or spring-piston
Type
冷凝器Condensator类型Type翅片式Finned
材质Texture高效紫铜管套翅片式铝片+低噪音外转子轴流风机 High efficiency copper tube sleeve aluminum fin+low nosie outer rotor fan
冷却风流量Cooling air volumem³/h18000240003000036000480006000072000
蒸发器Evaporator类型Type盘管式/壳管式/板式Coil/Shell/Plate
材质Texture铜管/钛管Copper /Titanium
冷冻水流量Chilled waterm³/h7.51012.515202530
水箱Water tank材质Texture不锈钢304/不锈钢316  SUS304/SUS316
容积VolumeL255330300425345300500
冷冻水进出口管径Chilled water inlet/outlet pipe caliberDN506580
冷冻水泵Pump功率PowerKW1.12.234
扬程HeadM³/H19.526.224.624.62023.923.9
流量FlowM8.4121515253030
保护装置Safety Device压缩机过载保护、压缩机延时启动保护、高低压保护、水泵风机过载保护、保险丝保护装置、异常报警保护、缺逆相保护、排气过热保护Compressor overload protection、 delay start protection、High and low pressure protection、Water pump fan overload protection、Fuse protection/Abnormal alarm protection、Lack of inverse phase protection、Exhaust overheating protection
外形尺寸Dimensions长Lengthmm1830190019002200285028002500
宽Widthmm8809909901000111012202200
高Heightmm1700185020502050212022502250
重量Weightkg475650680850120012801450
Note:因篇幅有限,不一一展示,更多型号,请咨询弘星。本公司保留技术更改权力,如有修改恕不另行通知。
